Solución Planteada

Solucion 1

Solucion 2

Diseño de Reservorio



  Población Servida:

                                2384 Habitantes

  Dotación:

                                150 Lt/dia



  MDD = Poblacion Servida x Dotacion

                1000

MDD = 2384 x 150

             1000

MDD = 357.6 m3/dia

Vreg = ( 18 al 25 % ) x MDD

Vreg = 25%  x 357.6

Vreg = 89.4 m3

Ve = ( 7 al 10 % ) x Vreg

Ve = 10% x 89.4

Ve = 8.94 m3

Vi = 0 m3

Debido a que mi Poblacion Servida es menor a 10000 Habitantes

Volumen Total = Vreg + Ve + Vi

Volumen Total = 98.34 m3

H = 2 m .... Vt menor a 500 m3

Voumen Total = Area x H

D = 7.91 m



Dinámica Poblacional

Para determinar el requerimiento de esta habilitación se adoptaron los siguientes Parámetros de Diseño:

Densidad Poblacional : 05 Hab/Lote

Dotación :  150 Lt/Día

Zonificación : R-4

N° de Lotes : 392

Población o Numero de Habitantes: 1960

Coeficiente de Refuerzo:

                                        K1 = 1.2

                                        K2 = 1.8

                              Año                Poblacion
                             2012                  1960

Proyeccion de año:    2012 + 3(Gestión) + 15(Proyección por ser Población Pequeña)
Año                      :    2030

Metodo Sunass

Por ser una Poblacion menor a 2000 habitantes, este biene a ser una Poblacion Rural
Tasa de Crecimiento (r%): 1.2 %

                                                     Pf = Pa x (1 + r x t)

                                                     Pf = 1960 x (1 + ( 1.2% x (2030 - 2012)))

                                                     Pf = 2384 habitantes

Parametros de Diseño

   Poblacion Servida : 100%

   Caudal Promedio:

                             Qp = Pobl. Servida x Dot + Pobl. No Servida x Dot´

                                                                  86400

                             Qp = 4.139 Lt/seg

   Caudal Maximo Diario:
                             Qmd = Qp x K1

                             Qmd = 4.967 Lt/seg

   Caudal Maximo Horario:
                             Qmh = Qp x K2

                             Qmh = 7.450 Lt/seg

   Caudal Maximo Maximorum:
                             Qmm = Qp x K1 x K2

                             Qmm = 8.940 Lt / seg

Contaminación Cruzada

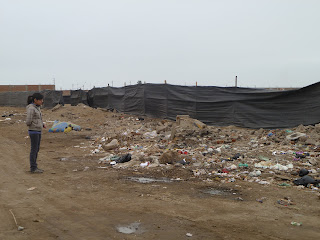

Basura Acumulada

Recipiente Metalico

Animales Criados por los Habitantes del Asentamiento

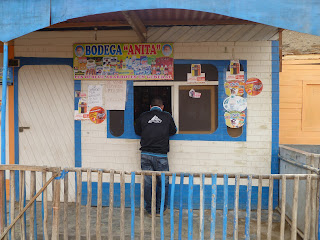

Algunos Trabajos que Realizan los Habitantes del Asentamiento

Modos por la cual se abastece la Población



Camión Cisterna pasa todos los dias de 6am a 10 am
Pasan de 3 a 4 Cisternas

Encuestas Realizadas a la Población

Dirigente del Asentamiento
Señor Mercedes Chunga Chunga

Dirigente del Asentamiento

Tipos de Construcciones:

Diferentes Tipos de materiales usados en la construcción de casas
